WFX-40型浮子式水位計
WFX-40型浮子式水位計
1.概述
1.1 本儀器按照國家標準GB/T11828.1-2002《水文測量儀器第十部分 浮子式水位計》要求設計、制造。儀器在水位變率大、波涌嚴重的環境下，具有良好的測量精度和工作穩定性，特別適合于水文站、水庫站、閘壩站、遙測站、水電站、潮位站使用。

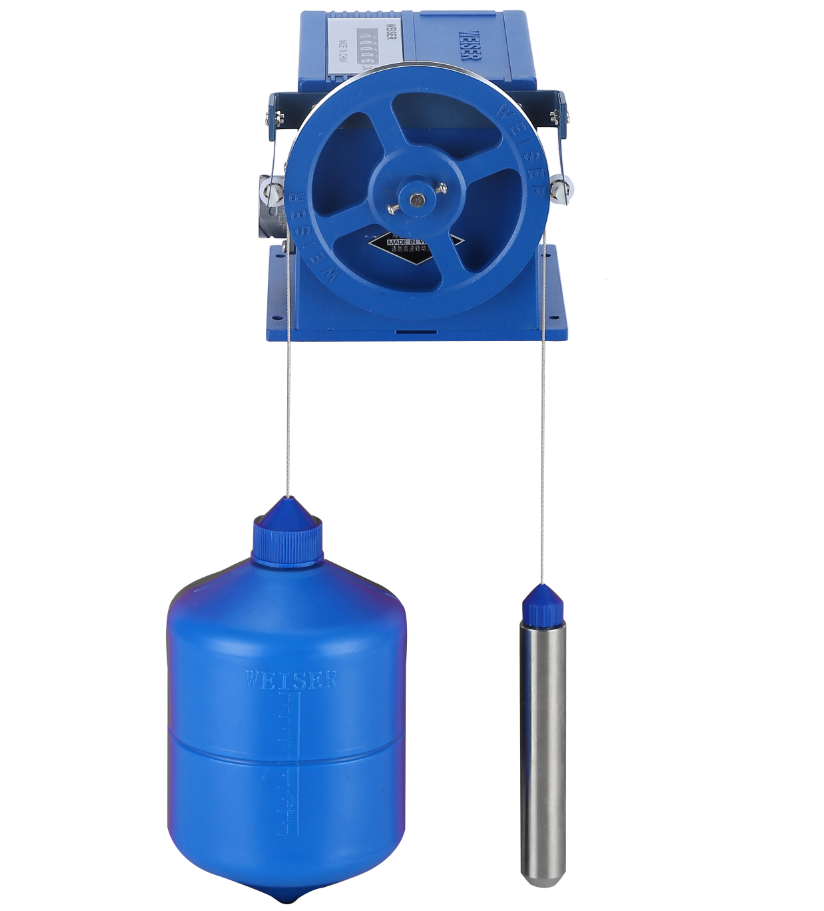

1.2 本儀器由絕對值編碼型水位編碼器、水位輪顯示器、浮子、懸索、平衡錘、通信接口等部分組成，是獨立的水位觀測測量儀器，又可以與電顯示器、閘門開度儀、閘門啟閉機控制系統連接，共同組成計算機顯示、控制系統（如船閘、水電站、抽水蓄能電站、農業灌溉系統，給排水系統等）；配置RS485通信接口的水位儀，可直接與通信機、計算機聯網組成水文自動測報系統，可廣泛用于裝備各種類型的水位測站。
1.3 儀器采用國家新型防波涌專利技術設計、制造，在波涌環境下，能有效防止測纜與測輪之間打滑，使儀器穩定、可靠地工作。儀器具有斷電記憶功能、抗強電磁干擾，無溫度、零點漂移。
1.4 本儀器適合于內徑≥25厘米的細井和一般測井使用。
2.技術參數
2.1 基本參數
測量范圍：0-10m/0-20m、0-40m、0-80m可選；
最大水位變率：60cm/min
分辨力：1cm
測量準確度：≤±2cm（10m量程）；超過10m時，≤±(2cm± 0.2%F•S)
顯示器：十進制機械計數器
2.2 機械參數
水位輪工作周長：32cm
測量纜：Φ1mm不銹鋼纜
浮子直徑：15cm、10cm可選
2.3 輸出形式
格雷碼輸出：10-12位
2.4 通信接口（選裝）
RS485接口：MODBUS協議或其它
電流:<18mA 典型值：14mA
4～20mA模擬量信號輸出
2.5 使用環境
環境溫度：-25℃～85℃
相對濕度：<95%(40℃)
尺 寸：132×132×115
電源電壓：12～24VDC。
